Hướng Dẫn Chi Tiết Về Kích Thước Dây Curoa – Bảng Tra Và Cách Chọn Chuẩn Xác
Kích thước dây curoa là gì? Cách xác định kích thước chính xác
1. Kích thước dây curoa là gì?
Dây curoa (hay còn gọi là dây đai truyền động) là một bộ phận quan trọng trong hệ thống truyền động của máy móc. Kích thước dây curoa ảnh hưởng trực tiếp đến hiệu suất hoạt động của động cơ và thiết bị sử dụng.
Kích thước dây curoa thường bao gồm các thông số sau:
- Chiều dài dây curoa (L): Tổng chiều dài của dây khi duỗi thẳng, tính bằng mm hoặc inch.
- Chiều rộng dây curoa (W): Bề ngang của dây, ảnh hưởng đến khả năng chịu tải.
- Độ dày dây curoa (T): Độ dày tổng thể của dây, quyết định độ bền và độ đàn hồi.
- Khoảng cách răng (Pitch): Chỉ áp dụng cho dây curoa răng, thể hiện khoảng cách giữa hai răng liên tiếp.
- Góc tiếp xúc (Angle): Đặc trưng của dây curoa hình thang, thường là 40° hoặc 60°.
2. Vì sao phải xác định kích thước dây curoa chính xác?
Chọn sai kích thước có thể dẫn đến các vấn đề sau:
- Hiệu suất truyền động giảm, gây hao mòn nhanh chóng.
- Dây curoa bị trượt, ảnh hưởng đến hoạt động của máy móc.
- Gây tiếng ồn lớn, rung lắc khi vận hành.
- Giảm tuổi thọ của puli và động cơ do ma sát không phù hợp.
3. Cách xác định kích thước dây curoa chính xác
Cách 1: Sử dụng thước dây đo trực tiếp
- Bước 1: Tháo dây curoa ra khỏi puli.
- Bước 2: Đặt thước dây dọc theo chiều dài dây curoa.
- Bước 3: Ghi lại chiều dài và chiều rộng.
Cách 2: Đọc thông số trên dây curoa

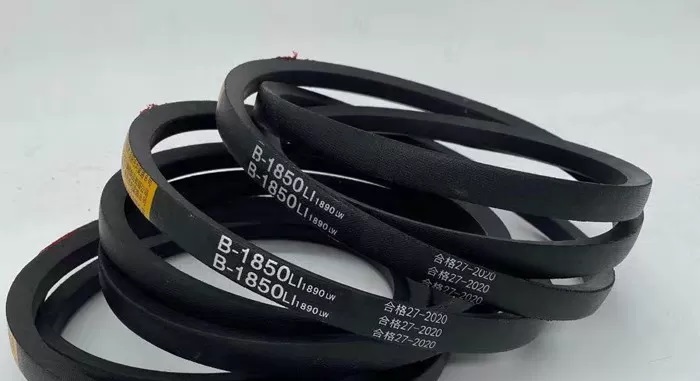

- Hầu hết dây curoa đều có in mã kích thước (ví dụ: A43, B72, 5PK850).
- Tra bảng quy đổi để xác định chiều dài thực tế.
Cách 3: Tính toán kích thước dựa vào puli
- Nếu dây curoa cũ bị mất hoặc hư hỏng, có thể đo khoảng cách giữa các puli để tính kích thước dây curoa mới. Công thức: L=(2C)+(π×(D+d)/2)+((D−d)2/(4C))L = (2C) + (\pi \times (D + d)/2) + ((D – d)^2 / (4C)) Trong đó:
- L: Chiều dài dây curoa cần tìm
- C: Khoảng cách giữa hai puli
- D và d: Đường kính puli lớn và nhỏ
💡 Lưu ý quan trọng:
- Luôn đo dây curoa khi không bị kéo giãn để có kết quả chính xác.
- Với dây curoa răng, cần đo cả chiều dài và số răng để mua đúng loại phù hợp.
4. Phân loại kích thước dây curoa theo tiêu chuẩn
Kích thước dây curoa được phân loại theo nhiều tiêu chuẩn quốc tế khác nhau, tùy thuộc vào ứng dụng và loại dây. Dưới đây là một số tiêu chuẩn phổ biến:

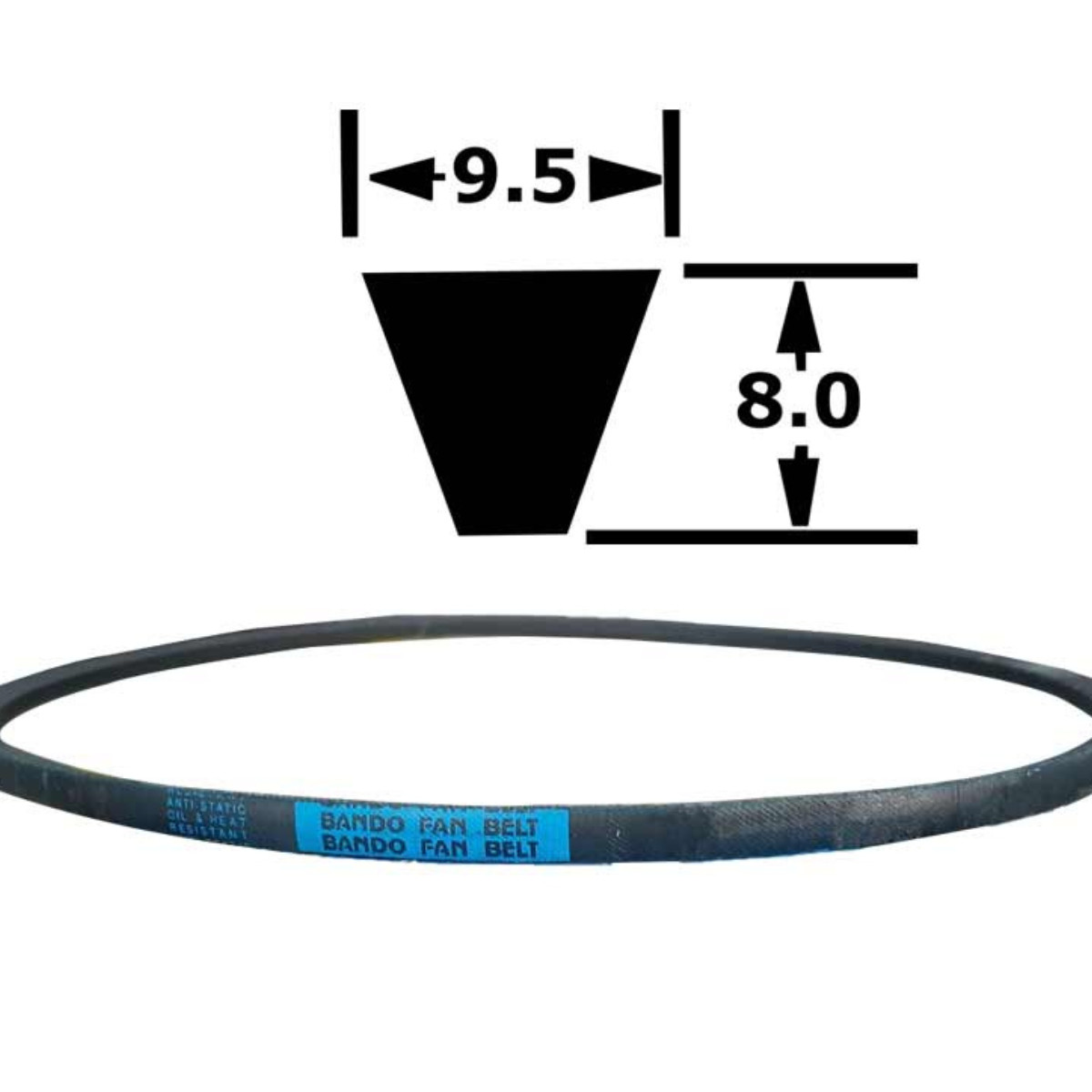

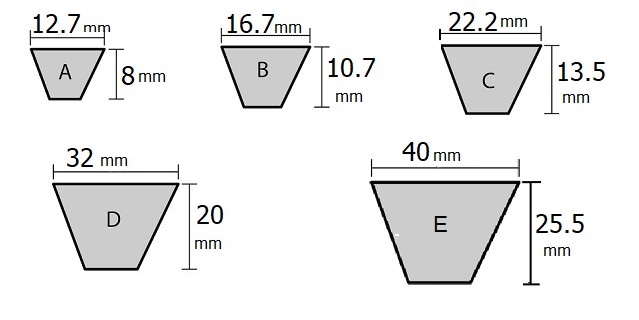

4.1. Tiêu chuẩn kích thước dây curoa chữ V (V-Belt)
Dây curoa chữ V là loại phổ biến nhất, thường được sử dụng trong công nghiệp và ô tô. Kích thước được phân loại theo hệ thống mã chữ cái:
| Loại dây | Chiều rộng (mm) | Độ dày (mm) |
|---|---|---|
| A | 13 | 8 |
| B | 17 | 11 |
| C | 22 | 14 |
| D | 32 | 19 |
| E | 38 | 23 |
Ví dụ: Dây curoa A43 có chiều dài khoảng 1092 mm (43 inch).
==> Tham khảo sản phẩm: Dây curoa A85
4.2. Tiêu chuẩn kích thước dây curoa răng (Timing Belt)
Dây curoa răng thường được phân loại theo khoảng cách giữa các răng (Pitch). Một số loại phổ biến:
| Loại dây | Pitch (mm) | Chiều rộng phổ biến (mm) |
|---|---|---|
| XL | 5.08 | 6, 9, 12 |
| L | 9.53 | 12, 19, 25 |
| H | 12.7 | 19, 25, 38 |
| XH | 22.225 | 32, 50, 76 |
Ví dụ: Dây curoa răng L150 có chiều dài 150 inch (~3810 mm).

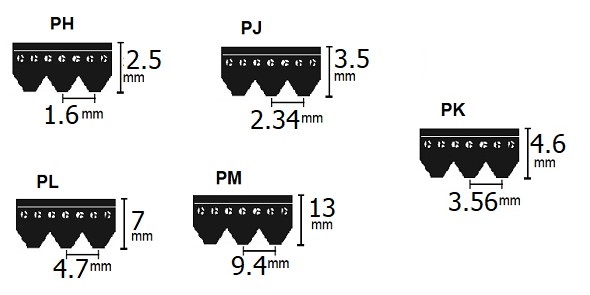

4.3. Tiêu chuẩn dây curoa Poly V (Ribbed Belt)
Loại dây curoa này thường dùng cho động cơ xe hơi, máy giặt và thiết bị điện tử. Mã kích thước thường có dạng PK:
| Mã số | Số rãnh (ribs) | Chiều rộng (mm) |
|---|---|---|
| 3PK | 3 | 9 |
| 4PK | 4 | 12 |
| 5PK | 5 | 15 |
| 6PK | 6 | 18 |
Ví dụ: Dây curoa 5PK850 có 5 rãnh, chiều rộng 15 mm và dài 850 mm.
5. Các yếu tố ảnh hưởng đến kích thước dây curoa
5.1. Tải trọng và công suất truyền động
- Nếu tải trọng lớn, cần dùng dây curoa có bản rộng hơn hoặc dây đôi.
- Dây curoa nhỏ có thể chịu tải thấp nhưng dễ bị trượt khi quá tải.
5.2. Tốc độ quay của puli
- Tốc độ quay cao yêu cầu dây curoa nhỏ và nhẹ để giảm lực ly tâm.
- Nếu tốc độ thấp, có thể chọn dây lớn hơn để tăng độ bám.
5.3. Môi trường hoạt động
- Môi trường nóng: Cần chọn dây chịu nhiệt.
- Môi trường ẩm ướt: Nên dùng dây chống nước, chống dầu.
- Làm việc trong môi trường hóa chất: Dây curoa polyurethane là lựa chọn phù hợp.
5.4. Loại puli sử dụng
- Puli có rãnh nhỏ chỉ phù hợp với dây curoa mỏng.
- Puli lớn yêu cầu dây có độ bám tốt, tránh trượt.
6. Cách chọn kích thước dây curoa phù hợp
Để chọn kích thước dây curoa chính xác, bạn cần thực hiện theo các bước sau:
6.1. Xác định nhu cầu sử dụng
- Máy công nghiệp → Dây curoa chữ V hoặc răng
- Động cơ xe hơi → Dây curoa Poly V
- Thiết bị gia dụng → Dây curoa răng nhỏ
6.2. Đo kích thước thực tế
- Dùng thước dây hoặc bảng thông số để xác định chiều dài.
- Kiểm tra số rãnh, chiều rộng và loại dây.
6.3. Kiểm tra thông số động cơ và puli
- Puli có bao nhiêu rãnh?
- Tốc độ quay động cơ là bao nhiêu?
- Công suất truyền động có lớn không?
💡 Lưu ý: Nên chọn dây curoa chính hãng từ các thương hiệu uy tín như Gates, Mitsuboshi, Bando, Optibelt để đảm bảo chất lượng.
7. Các lỗi thường gặp khi chọn sai kích thước dây curoa
Chọn sai kích thước dây curoa có thể dẫn đến nhiều hậu quả:
| Lỗi | Nguyên nhân | Hậu quả |
|---|---|---|
| Dây curoa quá dài | Không đo đúng kích thước | Dễ bị trượt, giảm hiệu suất |
| Dây curoa quá ngắn | Lắp đặt không đúng | Dây bị căng quá mức, dễ đứt |
| Dùng sai loại dây | Chọn sai tiêu chuẩn | Máy hoạt động không ổn định |
💡 Cách khắc phục: Luôn kiểm tra kỹ thông số trước khi mua dây curoa mới.
8. Bảng tra kích thước dây curoa phổ biến
Nếu bạn không chắc chắn về kích thước dây curoa, hãy tham khảo bảng tra sau:
| Loại dây | Chiều dài (mm) | Chiều rộng (mm) |
|---|---|---|
| A45 | 1143 | 13 |
| B60 | 1524 | 17 |
| 5PK900 | 900 | 15 |
| L100 | 2540 | 12.7 |
Bạn có thể tìm mã dây curoa trên dây cũ hoặc tra theo mẫu puli để chọn đúng loại.
