Ký Hiệu Dây Curoa: Hướng Dẫn Đọc Hiểu, Chọn Loại Phù Hợp & Bảng Tra Tiêu Chuẩn Quốc Tế

Ký Hiệu Dây Curoa: Cách Đọc, Ý Nghĩa & Ứng Dụng

Ký hiệu trên dây curoa là gì? Tổng quan và ý nghĩa

Dây curoa (belt) là một bộ phận truyền động cơ học quan trọng trong nhiều loại máy móc, từ ô tô, xe máy đến hệ thống sản xuất công nghiệp. Trên mỗi dây curoa, nhà sản xuất luôn in các ký hiệu nhằm cung cấp thông tin về kích thước, kiểu răng, chất liệu và tiêu chuẩn sản xuất. Việc hiểu rõ các ký hiệu này giúp bạn chọn đúng loại dây curoa, tối ưu hóa hiệu suất thiết bị và kéo dài tuổi thọ máy móc.

Ý nghĩa của ký hiệu trên dây curoa

Mỗi ký hiệu trên dây curoa thường bao gồm các thông tin:

• Loại dây curoa: Ví dụ như A, B, C, SPA, SPB, SPC, 3V, 5V, 8V (cho dây curoa chữ V).
• Chiều dài danh định (Nominal Length): Biểu thị độ dài dây, có thể là mm hoặc inch.
• Bước răng (Pitch): Chỉ số này quan trọng đối với dây curoa răng cưa (Timing Belt).
• Chiều rộng dây: Quy định độ rộng của dây curoa theo tiêu chuẩn.
• Nhà sản xuất: Một số dây curoa có mã riêng của từng thương hiệu.

ký hiệu dây curoa

Các tiêu chuẩn ký hiệu quốc tế

Dây curoa được sản xuất theo nhiều tiêu chuẩn khác nhau, phổ biến nhất gồm:

Nhờ các tiêu chuẩn này, bạn có thể dễ dàng đối chiếu và thay thế dây curoa mà không lo sai kích thước.

Cách đọc ký hiệu trên dây curoa đúng chuẩn

Việc hiểu và đọc đúng ký hiệu trên dây curoa giúp bạn chọn đúng loại dây phù hợp với máy móc, tránh nhầm lẫn trong quá trình thay thế và bảo trì. Dưới đây là hướng dẫn chi tiết về cách đọc các thông số quan trọng.

1. Cấu trúc ký hiệu trên dây curoa

Mỗi dây curoa có một mã hiệu riêng, thường có cấu trúc như sau:

[Loại dây] – [Chiều rộng] – [Chiều dài] – [Bước răng] – [Tiêu chuẩn]

Ví dụ: BANDO XPZ 750 Li

• XPZ: Loại dây curoa (Dây chữ V răng cưa hẹp)
• 750: Chiều dài trong (Li = Inside Length) tính bằng mm
• BANDO: Thương hiệu sản xuất
• Tiêu chuẩn: Dây này được sản xuất theo tiêu chuẩn ISO

2. Cách đọc ký hiệu dây curoa chữ V

Dây curoa chữ V được sử dụng phổ biến trong xe máy, ô tô, máy công nghiệp, với ký hiệu dạng:

• A 45 Li (Dây curoa loại A, dài 45 inch, chiều dài trong)
• B 55 Lw (Dây curoa loại B, dài 55 inch, chiều dài làm việc)

Trong đó:

• A, B, C, D: Kích thước dây (A nhỏ nhất, D lớn nhất)
• Li (Inside Length): Chiều dài trong
• Lw (Working Length): Chiều dài làm việc
• Ld (Datum Length): Chiều dài danh nghĩa

Ví dụ bảng chuyển đổi kích thước:

3. Cách đọc ký hiệu trên dây curoa răng (Timing Belt)

Dây curoa răng thường có ký hiệu dạng H – 500 – 20

• H: Kiểu răng (H = Răng cưa tiêu chuẩn)
• 500: Chiều dài danh nghĩa tính bằng mm
• 20: Chiều rộng dây

Một số loại dây curoa răng phổ biến:

• XL (1/5″), L (3/8″), H (1/2″), XH (7/8″), XXH (1 1/4″)

Khi chọn dây curoa, bạn cần xem xét cả bước răng, chiều dài và độ rộng để đảm bảo phù hợp với bánh đà truyền động.

4. Cách đọc ký hiệu dây curoa đa rãnh (Poly-V Belt)

Dây curoa đa rãnh có ký hiệu như: 5PK1200

• 5PK: 5 rãnh, kiểu Poly-K
• 1200: Chiều dài danh nghĩa 1200 mm

Loại dây này được dùng phổ biến trong hệ thống động cơ xe ô tô, máy giặt, máy nén khí.

ký hiệu dây curoa

5. Cách xác định thông số khi bị mất ký hiệu

Trong trường hợp dây curoa cũ bị mờ ký hiệu, bạn có thể xác định lại thông số bằng cách:

• Đo chiều dài dây bằng thước dây hoặc vòng đo chuyên dụng
• Đo chiều rộng bằng thước kẹp
• Kiểm tra kiểu răng hoặc rãnh trên dây để xác định loại chính xác

Việc đọc đúng ký hiệu giúp bạn thay thế dây curoa chính xác, đảm bảo hiệu suất vận hành tối ưu.

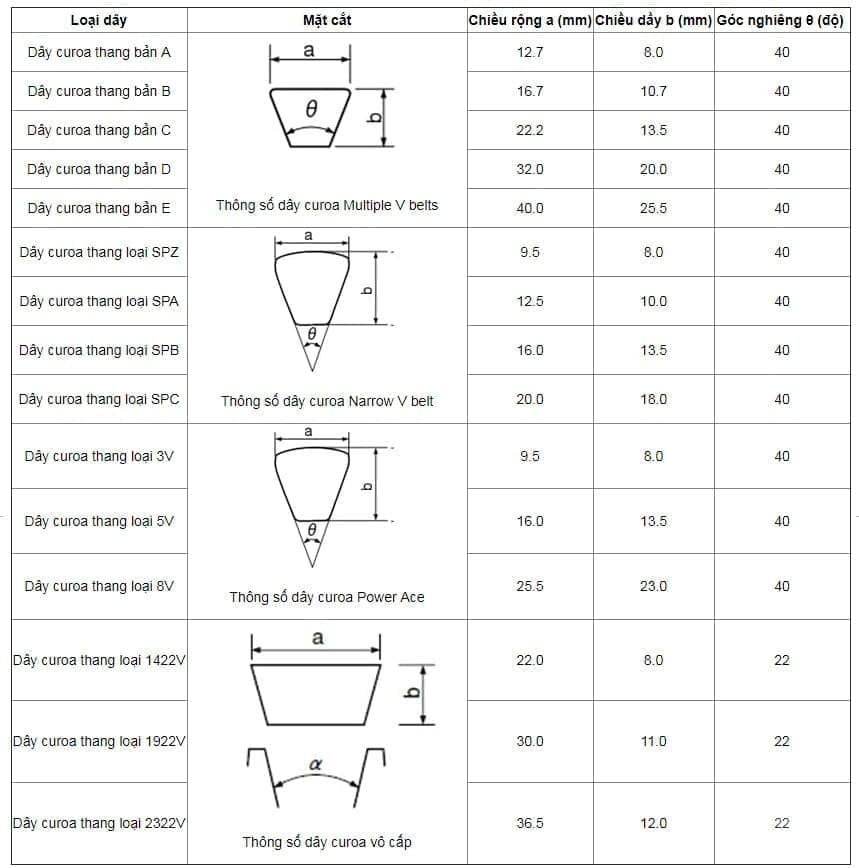

Các loại ký hiệu trên dây curoa phổ biến hiện nay

Dây curoa có nhiều loại khác nhau, mỗi loại có ký hiệu riêng để phân biệt và sử dụng đúng mục đích. Dưới đây là các loại ký hiệu phổ biến nhất hiện nay.

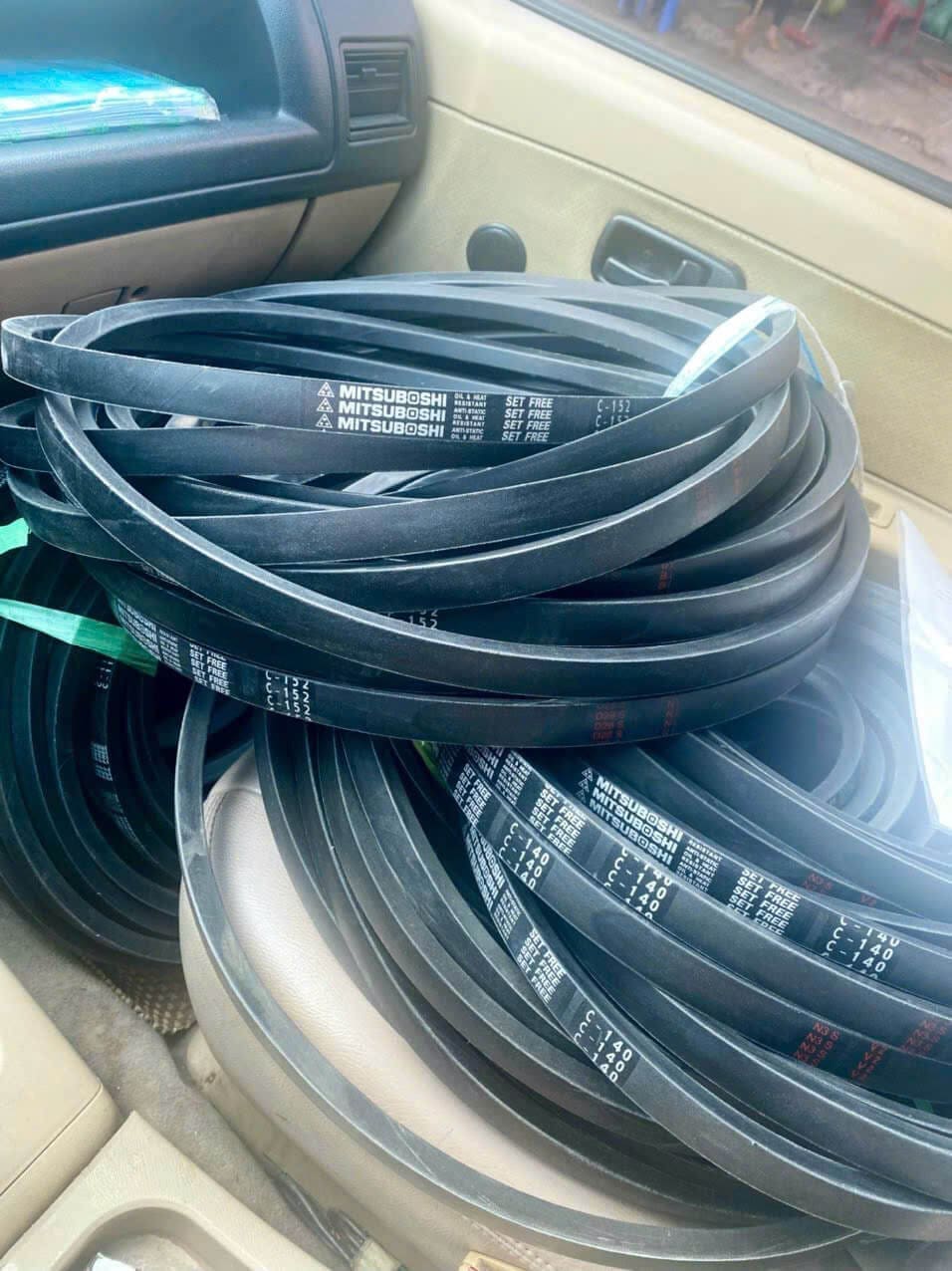

1. Ký hiệu dây curoa chữ V (V-Belt)

Dây curoa chữ V là loại phổ biến nhất, dùng trong máy công nghiệp, ô tô, xe máy, quạt công nghiệp. Ký hiệu thường gặp:

• A, B, C, D, E: Ký hiệu dây V truyền thống
• SPA, SPB, SPC: Dây V theo tiêu chuẩn châu Âu (DIN/ISO)
• XPZ, XPA, XPB, XPC: Dây V răng cưa hẹp, giúp tăng độ bám

Ví dụ: XPZ 750 Li

• XPZ: Dây chữ V răng cưa hẹp
• 750: Chiều dài trong (mm)
• Li: Ký hiệu chiều dài

Tham khảo sản phẩm: Dây curoa XPZ 1080

2. Ký hiệu dây curoa răng (Timing Belt)

Dây curoa răng có bước răng đều giúp truyền động chính xác. Ký hiệu gồm:

• MXL, XL, L, H, XH, XXH: Tiêu chuẩn inch
• T2.5, T5, T10, AT5, AT10: Tiêu chuẩn răng vuông châu Âu
• 3M, 5M, 8M, 14M, 20M: Tiêu chuẩn răng cong HTD

Ví dụ: 5M 600 20

• 5M: Bước răng 5mm
• 600: Chiều dài dây (mm)
• 20: Chiều rộng dây (mm)

ký hiệu dây curoa

3. Ký hiệu dây curoa đa rãnh (Poly-V Belt)

Dây curoa đa rãnh có độ linh hoạt cao, dùng nhiều trong ô tô, máy giặt, máy nén khí. Ký hiệu gồm:

• PK, PL, PM: Loại Poly-V theo tiêu chuẩn ISO
• J, K, L, M: Loại Poly-V theo tiêu chuẩn Mỹ

Ví dụ: 6PK1200

• 6PK: 6 rãnh, kiểu Poly-K
• 1200: Chiều dài dây (mm)

4. Ký hiệu dây curoa biến tốc (Variable Speed Belt)

Dây curoa biến tốc có khả năng thay đổi tỷ số truyền động. Ký hiệu gồm:

• 28X8 750 (Dây curoa biến tốc)
• ZX, AX, BX, CX (Dây biến tốc răng cưa)

Ví dụ: 28X8 750

• 28X8: Kích thước mặt cắt (mm)
• 750: Chiều dài dây (mm)

Cách chọn dây curoa phù hợp dựa trên ký hiệu

Khi thay thế dây curoa, bạn cần chọn đúng loại theo thông số kỹ thuật. Dưới đây là cách chọn dây curoa dựa trên ký hiệu:

1. Chọn theo loại máy móc

• Dây curoa chữ V: Dùng cho máy bơm, máy công nghiệp, quạt công nghiệp
• Dây curoa răng: Dùng trong động cơ xe máy, ô tô, máy CNC
• Dây curoa đa rãnh: Dùng trong ô tô, máy giặt, hệ thống nén khí
• Dây curoa biến tốc: Dùng trong máy gia công, máy chế biến thực phẩm

2. Chọn theo kích thước dây curoa

• Chiều dài: Dựa vào ký hiệu Li (chiều dài trong), Lw (chiều dài làm việc), Ld (chiều dài danh nghĩa)
• Chiều rộng: Phụ thuộc vào tiêu chuẩn A, B, C, D hoặc PK, L, M
• Bước răng: Quan trọng với dây curoa răng, cần chọn đúng loại 5M, 8M, 14M

dây curoa – ký hiệu dây curoa

3. Chọn theo tiêu chuẩn quốc tế

Mỗi loại dây curoa có tiêu chuẩn khác nhau, bạn cần xem xét đúng tiêu chuẩn:

• ISO 4184: Dây curoa chữ V
• DIN 2215: Dây curoa răng tiêu chuẩn Đức
• RMA/MPTA: Dây curoa tiêu chuẩn Mỹ

Bảng tra ký hiệu dây curoa theo tiêu chuẩn quốc tế

Bảng dưới đây giúp bạn tra cứu nhanh các loại dây curoa theo tiêu chuẩn quốc tế:

Lưu ý quan trọng khi sử dụng dây curoa theo ký hiệu

Để đảm bảo độ bền và hiệu suất của dây curoa, bạn cần lưu ý những điểm sau:

1. Kiểm tra thông số kỹ thuật trước khi lắp đặt

• Đối chiếu ký hiệu trên dây curoa cũ để chọn đúng loại
• Đo chiều dài, bước răng, số rãnh nếu mất ký hiệu

2. Bảo trì đúng cách để kéo dài tuổi thọ

• Kiểm tra độ căng dây định kỳ, tránh quá căng hoặc quá chùng
• Bôi trơn bánh đà đúng cách, không dùng dầu mỡ gây trượt dây
• Vệ sinh bụi bẩn, dầu mỡ để tránh mài mòn dây

3. Chọn thương hiệu uy tín

Nên chọn các thương hiệu Bando, Mitsuboshi, Gates, Optibelt để đảm bảo chất lượng.

4. Thay thế dây curoa đúng thời điểm

• Nếu dây có dấu hiệu nứt, mòn, rạn cần thay ngay
• Không sử dụng dây quá dài hoặc quá ngắn gây giảm hiệu suất
